122-100t称重传感器属于美国特迪亚Vishay Tedea品牌的产品，外壳材质为标准不锈钢，紧凑、经济的立柱设计，6线（感测）电路，密封至IP68，非常适合多单元应用，适用于卡车地磅、料斗和储罐称重。
一、美国特迪亚 122-100t称重传感器产品介绍
产品描述：
- 122型是一种重型通用压缩式称重传感器，特别适用于料斗和储罐称重以及许多其他大型工业应用，包括用于卡车称重的地磅。
- 122型称重传感器的简单、紧凑的立柱设计和坚固的密封结构确保了其在所有类型的现场安装中的长期使用寿命。
- 122型称重传感器通常用于多传感器安装，因此其标准输出公差在0.1%以内。
- 另外两条感应线反馈到达称重传感器的电压。通过将该电压输入适当的电子设备，可以完全补偿因温度变化和/或电缆延伸引起的引线电阻变化。
产品系列：122
产品特点：
- 容量50-150吨
- 非常适合多单元应用
- 紧凑、经济的立柱设计
- 密封至IP68
- 6线（感测）电路
- 标准不锈钢外壳
- 可选量程：50t，100t，150t

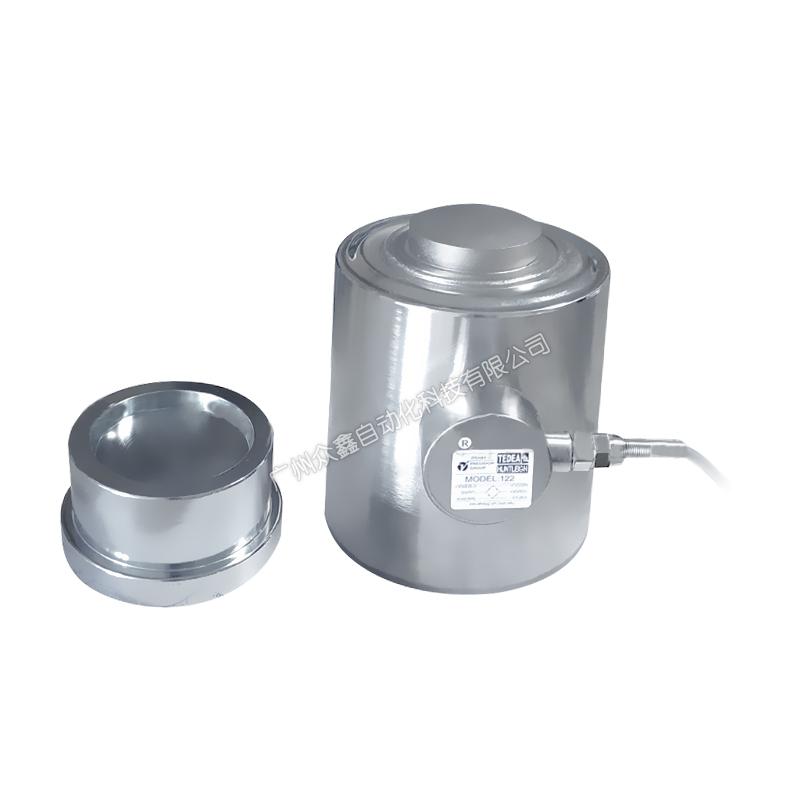

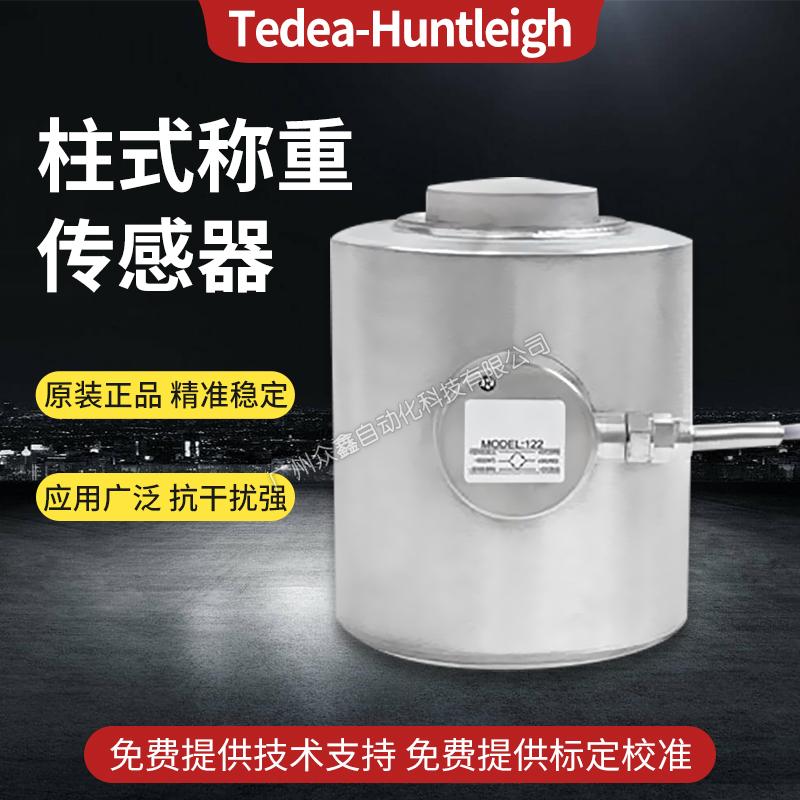

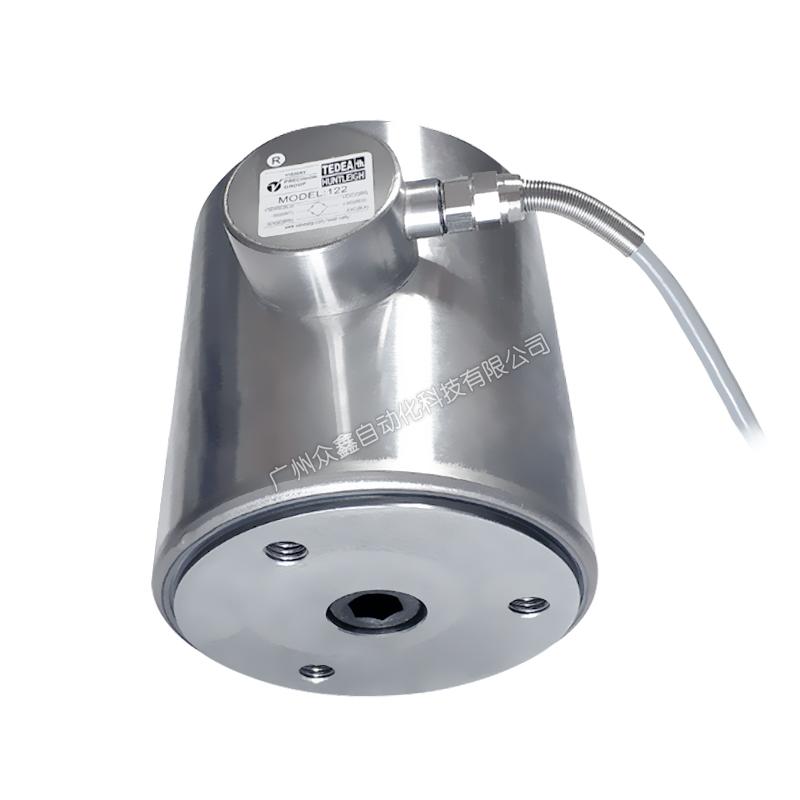

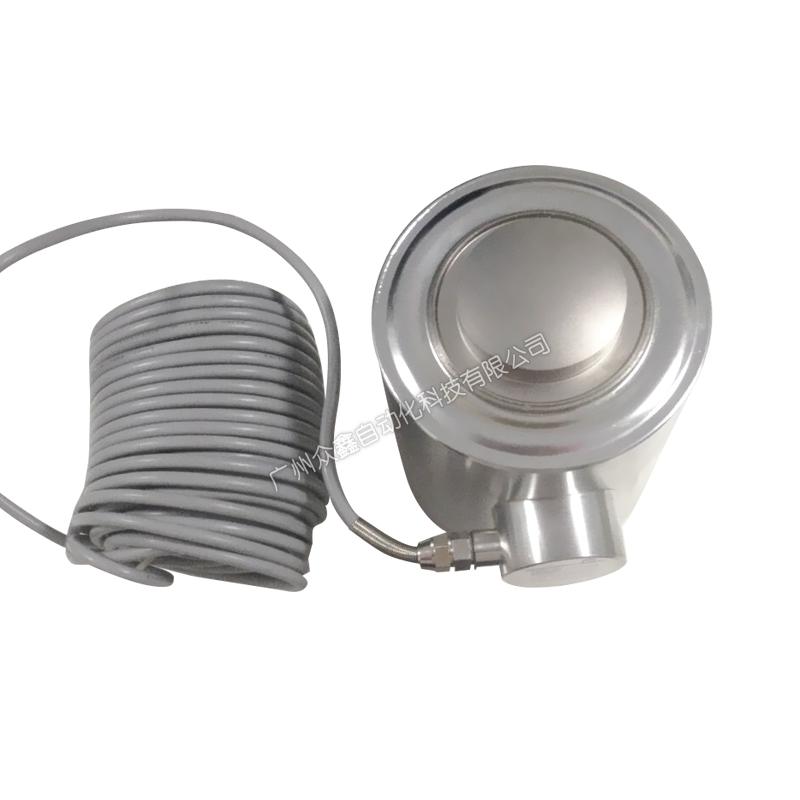

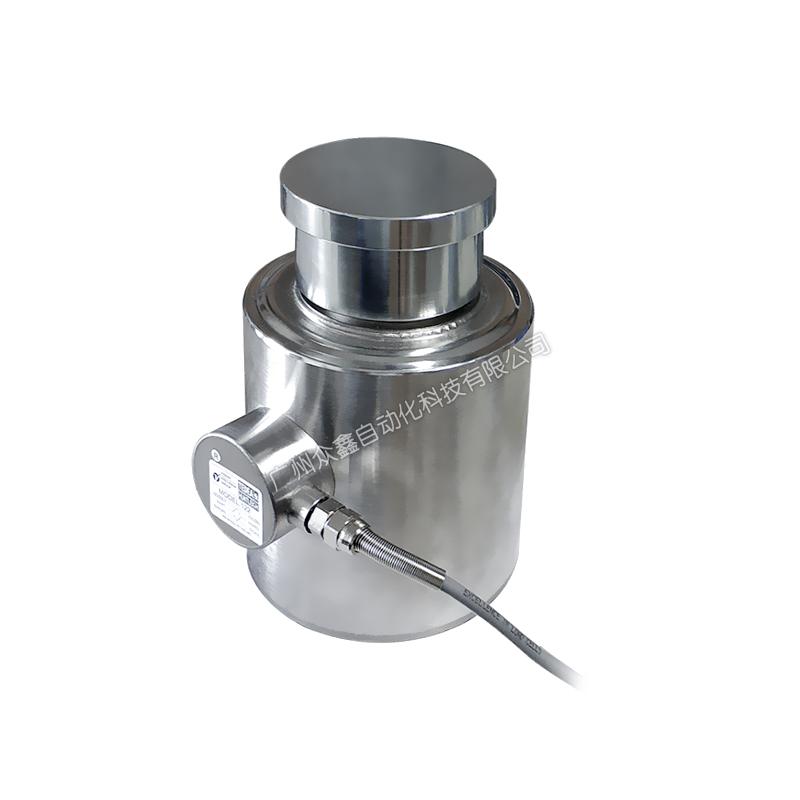

二、美国特迪亚 122-100t称重传感器实拍图
三、美国特迪亚 122-100t称重传感器相关型号
122-50T 称重传感器
122-100T 称重传感器
122-150T 称重传感器
四、美国特迪亚 122-100t称重传感器产品尺寸
五、美国特迪亚 122-100t称重传感器技术参数
|
SPECIFICATIONS |
|
PARAMETER |
VALUE |
UNIT |
|
Rated capacity—R.C. (Emax) |
50 |
100 |
150 |
t |
|
NTEP/OIML accuracy class |
Non-Approved¹ |
|
|
Maximum no. of intervals (n) |
2000 |
|
|
Y = Em„/Vmin |
2000 |
|
|
Rated output—R.O. |
1.5 |
2 |
mV/V |
|
Rated output tolerance |
0.0015 |
±mV/V |
|
Zero balance |
0.015 |
0.02 |
±mV/V |
|
Zero return, 30 min. |
0.030 |
±% of applied load |
|
Total error (per OIML R60) |
0.030 |
±% of rated output |
|
Temperature effect on zero |
0.03 |
±% of rated output/℃ |
|
Temperature effect on output, unbalanced |
0.008² |
±% of load/℃ |
|
Temperature range, compensated |
5 to +45 |
℃ |
|
Temperature range, safe |
-20 to +60 |
℃ |
|
Maximum safe central overload |
150 |
% of R.C. |
|
Ultimate central overload |
200 |
% of R.C. |
|
Excitation, recommended |
10 |
VDC or VAC RMS |
|
Excitation, maximum |
15 |
VDC or VAC RMS |
|
Input impedance |
670±15 |
1270±20 |
1350±30 |
Q |
|
Output impedance |
600±5 |
1205±5 |
1205±5 |
Q |
|
Insulation resistance |
>2000 |
MO |
|
Cable length |
15 |
m |
|
Cable type |
6 wire, braided, PVC, single floating screen |
Standard |
|
Construction |
Stainless steel housing, plated alloy steel sensor |
|
|
Environmental protection |
IP68 |
|
(1) Typical 80% utilization
(2) Balanced span compensation is available upon request
All specifications subject to change without notice.
六、美国特迪亚 122-100t称重传感器安全说明
1、122系列称重传感器设计用于称重应用，用于任何其他用途应视为不符合相关的规定。
2、为确保安全操作，称重传感器只能按照安装说明中的说明使用。在使用过程中，还必须遵守相关应用的法律和安全要求。这同样适用于附件的使用。
3、如果称重传感器发生破损时可能会导致设备损坏或危害人身安全，那么用户必须采取适当的安全措施（如防止坠落、倒塌或过载的安全装置）。为了安全无故障运行，称重传感器不仅必须正确运输、储存、定位和安装，还必须小心操作和维护，避免过载使用。
4、122-100t称重传感器的载荷为100T，使用时要注意瞬间过载发生的可能，瞬间的过载亦可能导致传感器的损坏，可选择更大一级的量程。
