1033-15kg称重传感器属于美国特迪亚Vishay Tedea品牌的产品，是一种轻巧的单点称重传感器，单点400×400mm平台，铝结构，防护等级为IP66，适用于计价秤、包装秤、电子秤和平台秤。
一、美国特迪亚 1033-15kg称重传感器产品介绍
产品描述：
- 1033型是一种轻巧的单点称重传感器，设计用于直接安装低成本称重平台。
- 该称重传感器体积小，精度高，成本低，非常适合零售、台秤和计数秤。
- 防潮保护涂层可确保整个补偿温度范围内的长期稳定性。另外两条感应线反馈到达称重传感器的电压。通过将该电压输入适当的电子设备，可以完全补偿因温度变化和/或电缆延伸而导致的引线电阻变化。
产品系列：1033
产品特点：
- 容量10-30千克
- 铝结构
- 单点400×400mm平台
- 批准的OIML R60
- IP66防护等级
- 可用于公制和UNC螺纹
- 可选：ATEX和IECEx认证可用；高刚度版本可用于动态称重应用

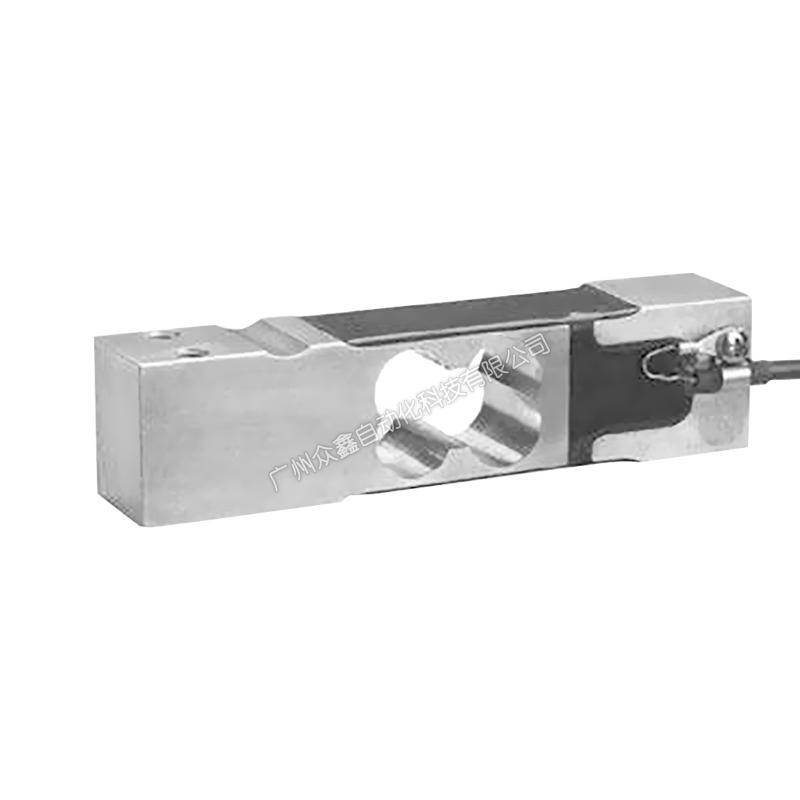

二、美国特迪亚 1033-15kg称重传感器实拍图
三、美国特迪亚 1033-15kg称重传感器相关型号
1033-10kg 称重传感器
1033-15kg 称重传感器
1033-30kg 称重传感器
四、美国特迪亚 1033-15kg称重传感器产品尺寸
五、美国特迪亚 1033-15kg称重传感器技术参数
|
PARAMETER |
VALUE |
UNIT |
|
Rated capacity—R.C. (Emax) |
10, 15, 30 |
kg |
|
OIML accuracy class |
Non-Approved |
C3⑴ |
C6⑵ |
|
|
Maximum no. of intervals (n) |
1000 |
3000 |
6000 |
|
|
Y = Ea/Vmm |
2000 |
10000 |
15000 |
Maximum available |
|
Rated output—R.O. |
2.0 |
mV/V |
|
Rated output tolerance |
0.2 |
±mV/V |
|
Zero balance |
0.2 |
±mV/V |
|
Zero return, 30 min. |
0.0300 |
0.0170 |
0.0083 |
±% of applied load |
|
Total error |
0.0500 |
0.0200 |
0.0100 |
±% of rated output |
|
Temperature effect on zero |
0.0100 |
0.0023 |
0.0014 |
±% of rated output/℃ |
|
Temperature effect on output |
0.0030 |
0.0010 |
0.00058 |
±% of rated output/℃ |
|
Eccentric loading error |
0.0057 |
0.0057 |
0.0024 |
±% of rated load/cm |
|
Temperature range, compensated |
-10 to +40 |
℃ |
|
Temperature range, safe |
-20 to +70 |
℃ |
|
Maximum safe central overload |
150 |
% of R.C. |
|
Ultimate central overload |
300 |
% of R.C. |
|
Excitation, recommended |
10 |
VDC or VAC RMS |
|
Excitation, maximum |
15 |
VDC or VAC RMS |
|
Input impedance |
415±15 |
Q |
|
Output impedance |
350±3 |
Q |
|
Insulation resistance |
>2000 |
MQ |
|
Cable length |
0.5 |
m |
|
Cable type |
4-wire, PVC, single floating screen |
Standard |
|
Construction |
Aluminum |
|
|
Environmental protection |
IP66 |
|
|
Platform size (max.) |
400 x 400 |
mm |
|
Recommended torque |
7.0 |
N*m |
(1) 50% utilization
(2) 60% utilization
All specifications subject to change without notice.
六、美国特迪亚 1033-15kg称重传感器安全说明
1、1033系列称重传感器设计用于称重应用，用于任何其他用途应视为不符合相关的规定。
2、为确保安全操作，称重传感器只能按照安装说明中的说明使用。在使用过程中，还必须遵守相关应用的法律和安全要求。这同样适用于附件的使用。
3、如果称重传感器发生破损时可能会导致设备损坏或危害人身安全，那么用户必须采取适当的安全措施（如防止坠落、倒塌或过载的安全装置）。为了安全无故障运行，称重传感器不仅必须正确运输、储存、定位和安装，还必须小心操作和维护，避免过载使用。
4、1033-15kg称重传感器的载荷为15kg，使用时要注意瞬间过载发生的可能，瞬间的过载亦可能导致传感器的损坏，可选择更大一级的量程。
